ARMv8 A64汇编中立即数范围问题分析

问题描述

ARMv8 A64汇编中，立即数是如何表示的？不同的指令对于立即数的表示有差异吗？

问题复现：（环境： Linux debian 4.19.0-10-amd64)

1、编写 hello.s

1 2	ADD X12, X10, 0xFEF AND X12, X10, 0xFEF

如果你是x86_64环境，需先安装aarch64编译工具：

1	apt-get install binutils-aarch64-linux-gnu

2、编译hello.s，发现对于相同立即数0xFEF，AND指令编译出immediate out of range错，但ADD指令编译却不出错，为什么？？?

1
2
3

# aarch64-linux-gnu-as hello.s -o hello.o
hello.s: Assembler messages:
hello.s:1: Error: immediate out of range at operand 3 -- `and x12,x10,0xfef'

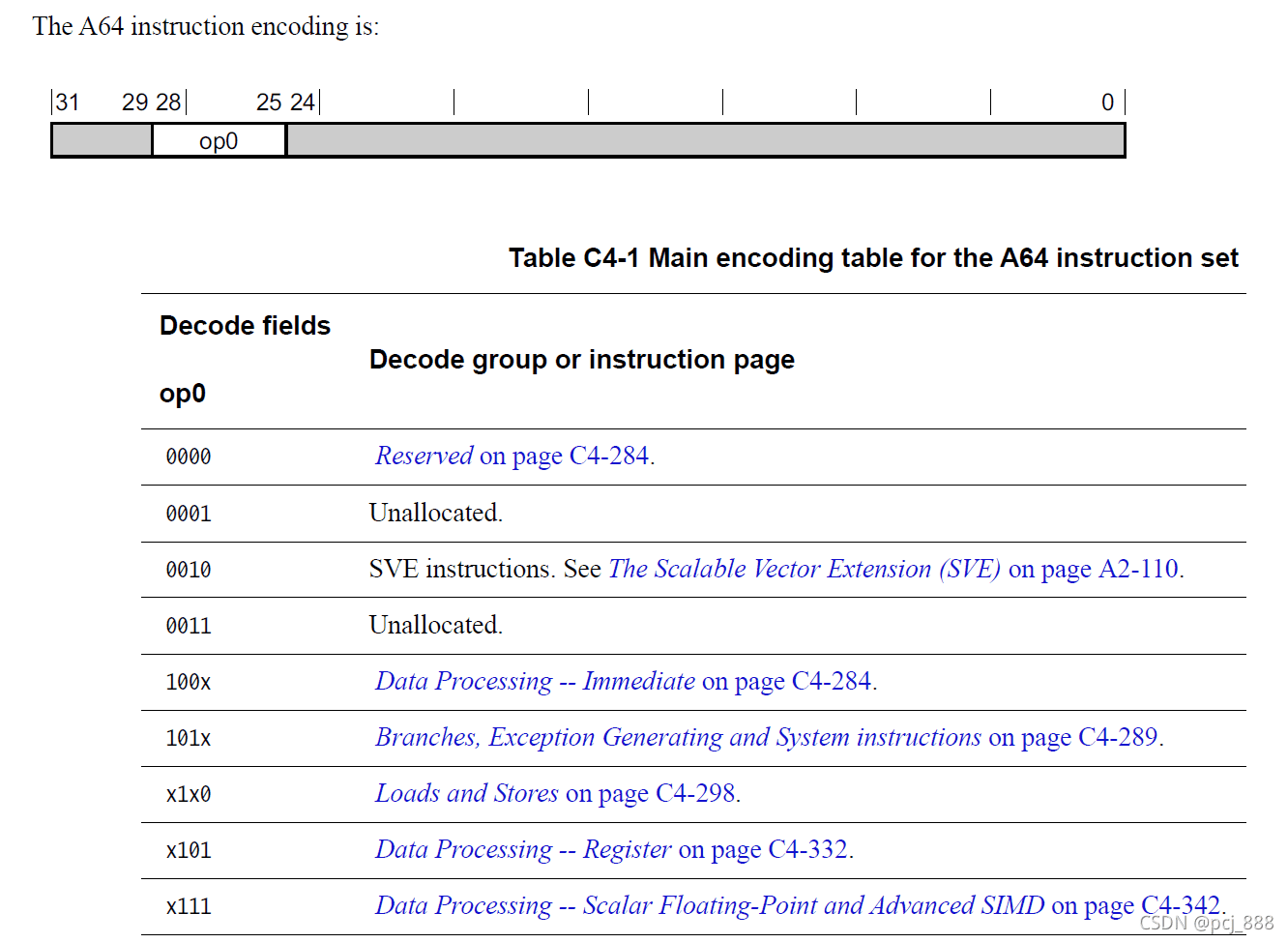

查询ARMv8指令集手册(C4.1 A64 instruction set encoding)，先来看下A64 指令集编码格式：

可以看出A64指令长度固定为32位，其中op0(占4位)用于区分不同类型的指令，剩下的28位也不可能全用于表示立即数。因此，和x86/x64这种变长指令集对比，A64中立即数表示范围非常有限。

解释这个问题，需要查询指令集手册，对比ADD, AND指令的立即数编码格式差异。

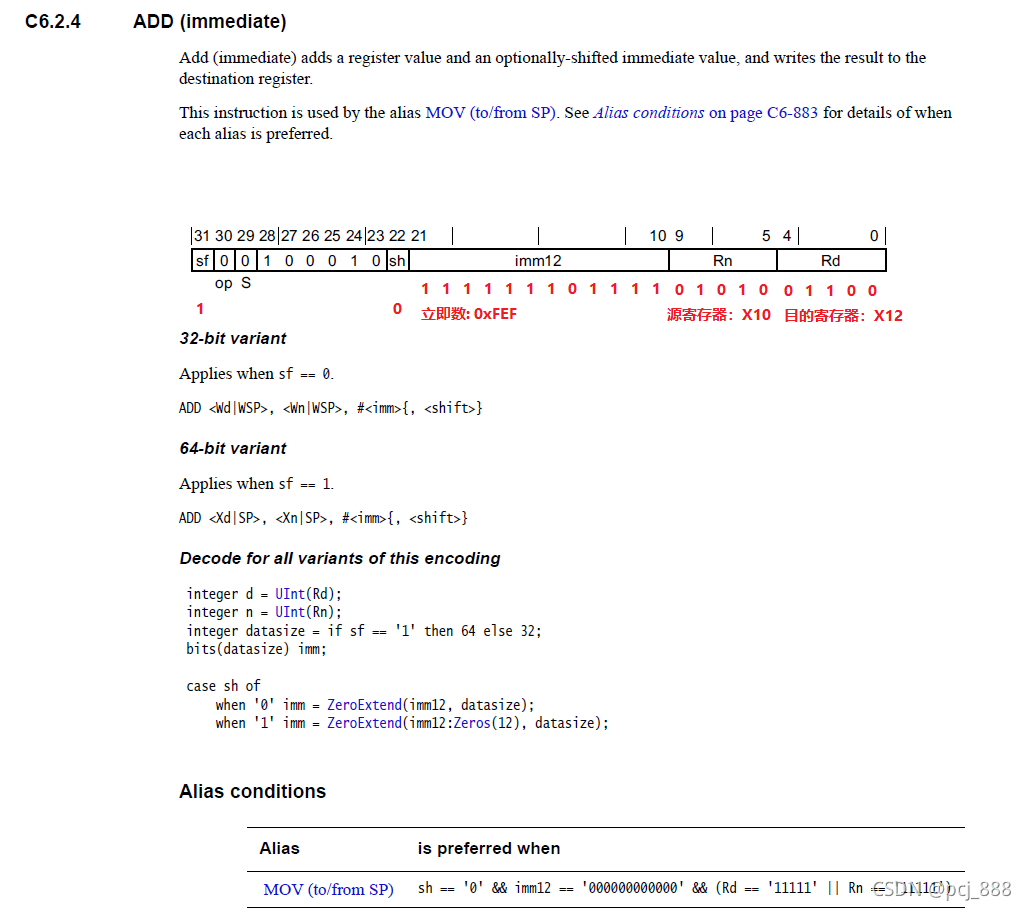

ADD指令的编码格式和伪码，可以参考手册 C6.2.4 ADD(immediate)，或下图：

imm12表示立即数，长度12位，范围0~4095，共4096种取值。
读伪代码可知，sh取值为1时，将imm12左移12位得到立即数。因此又有0 << 12, 1 << 12, 2 << 12, … 4095 << 12 共4096种取值。前后加起来一共8192种取值。
此例中0xFEF = 4079，显然落在0~4095范围内，所以ADD指令编译不出问题。

利用objdump查看ADD X12, X10, 0xFEF 指令的二进制码：

# aarch64-linux-gnu-objdump -d hello.o
Disassembly of section .text:
0000000000000000 <.text>:
   0:   913fbd4c        add     x12, x10, #0xfef

0x913fbd4c = 1001 0001 0011 1111 1011 1101 0100 1100 b，可以看出这条ADD指令的编码和指令集手册规定的编码格式是一致的。（各字段对应的关系参考上图）

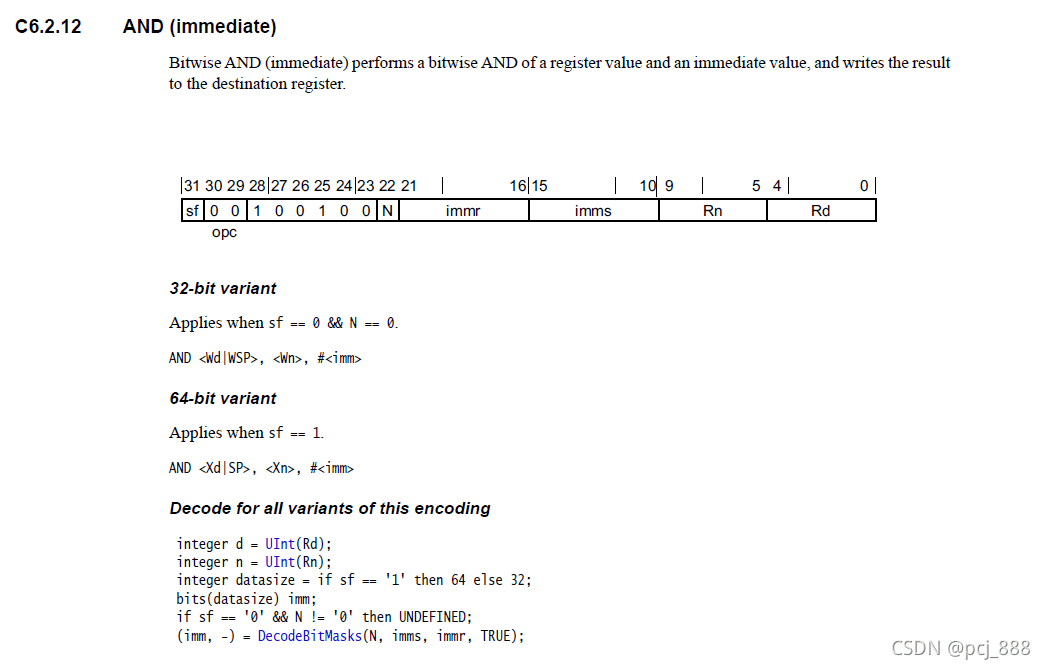

AND指令的编码格式和伪码参考手册 C6.2.12 AND(immediate)，或下图：

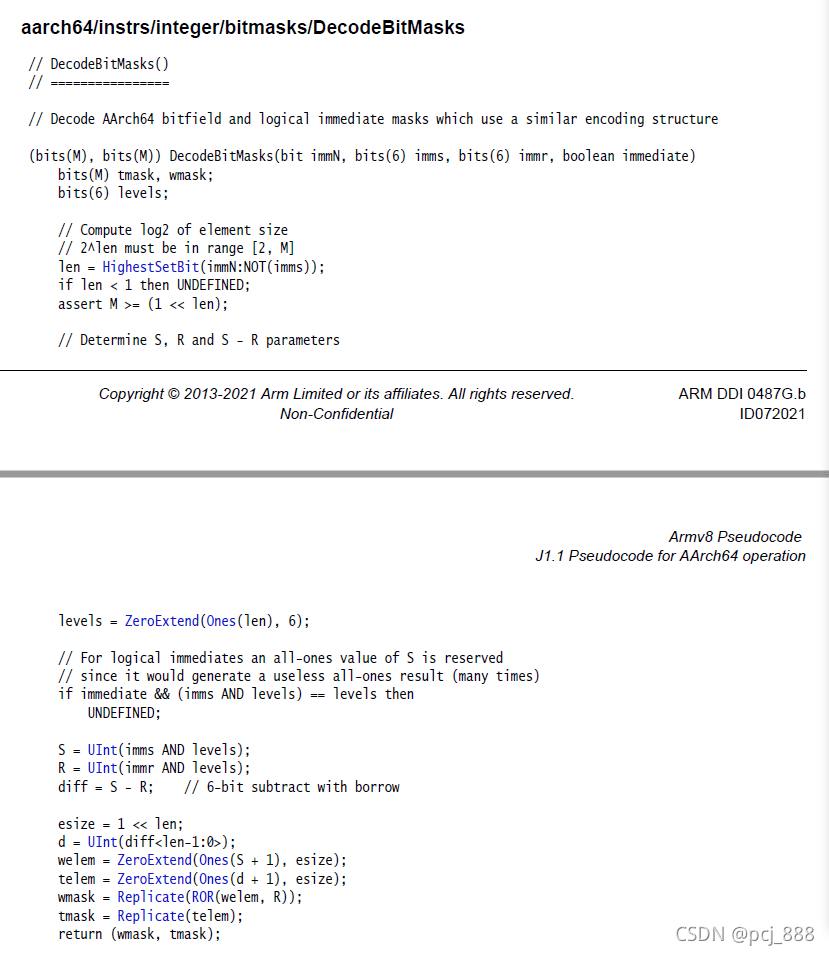

AND指令的伪码不是很直观，详细解释参考老外的这篇文章，非常清楚（参考Logical Immediates小节）

这里给出直观的结论：

AND指令支持的立即数个数为5334个，结果参考：full output

对于AND指令支持的立即数a，必定能通过如下方式得到：

N, imms, immr字段的作用：

N 和 imms共同决定二进制模式串s的长度，以及模式串s有几个连续的1。

immr： r即rotate，表示模式串s的循环右移次数，范围 0 ~ 63。

N和imms的取值组合参考下表：

对于给定的N和imms，x可以取0或1，但不允许所有的x同时取1，因此对于n位的模式串，x的取值组合有 n - 1种情况。

以下举几个例子帮助理解：

N = 0 imms = 1 1 1 0 1 0，表示模式串长度为4，且模式串中连续1的个数为 10 ‘b + 1 = 3，即 0111。此时immr的范围[0, 3]
- immr = 0，表示立即数为 0111 0111 0111 0111 0111 0111 0111 0111 0111 0111 0111 0111 0111 0111 0111 0111 = 0x7777777777777777
- immr = 2, 表示模式串循坏右移2次（0111 -> 1101)，立即数为 1101 1101 1101 1101 1101 1101 1101 1101 1101 1101 1101 1101 1101 1101 1101 1101 = 0xdddddddddddd
N = 0 imms = 1 1 1 1 0 0，表示模式串长度为2，且模式串中连续1的个数为 0 ‘b + 1 = 1，即 01。此时immr的范围[0, 1]
- immr = 0，表示立即数 01 01 …… 01 b(连续32个01组成)，即 0x5555555555555555
- immr = 1，表示模式串循坏右移1次（01 -> 10），立即数 10 10 …… 10 b(连续32个10组成)，即 0xaaaaaaaaaaaaaaaa
