什么是Overlay网络, 用于解决什么问题 ?

Overlay网络通过在现有网络之上创建一个虚拟网络层, 解决不同主机的容器之间相互通信的问题
如果没有Overlay网络，实现跨主机的容器通信通常需要以下方法：

端口映射
使用宿主机网络模式

这些方法牺牲了容器网络隔离的优势, 并且可能导致端口冲突问题

以下搭建一个简易的Docker Swarm 集群(一主一从), 探究 Overlay 网络下不同节点上的容器间互相通信的原理

搭建一主一从 Docker Swarm 集群

0. 准备环境

准备两台Linux虚拟机(我使用Rocky Linux 9.5), 确保两台机器都安装了 Docker，并且能够通过网络互相访问。

1 2	192.168.52.203 swarm-master1 192.168.52.204 swarm-slave1

1. 初始化 Docker Swarm 集群

在主节点 swarm-master1 上初始化 Swarm 集群

1	docker swarm init --advertise-addr 192.168.52.203

执行成功后, 看到如下输出

Swarm initialized: current node (kc5nui94soxcjxi2pbqml13ig) is now a manager.

To add a worker to this swarm, run the following command:

    docker swarm join --token SWMTKN-1-3t8jt95v04knqr2tvxqd0m1j0dspw3s5hqukcwgkskikulbxgv-bw8rbewoh80240tto2os0dwtv 192.168.52.203:2377

To add a manager to this swarm, run 'docker swarm join-token manager' and follow the instructions.

2. 将从节点加入集群

复制上述输出中的 docker swarm join 命令，在从节点 swarm-slave1 上执行该命令：

1	docker swarm join --token SWMTKN-1-3t8jt95v04knqr2tvxqd0m1j0dspw3s5hqukcwgkskikulbxgv-bw8rbewoh80240tto2os0dwtv 192.168.52.203:2377

成功后, 看到如下提示

1	This node joined a swarm as a worker.

验证集群状态

# docker node ls
ID                            HOSTNAME                STATUS    AVAILABILITY   MANAGER STATUS   ENGINE VERSION
kc5nui94soxcjxi2pbqml13ig *   localhost.localdomain   Ready     Active         Leader           28.0.2
suzfvrhfn2d8g5digv7u05yz4     swarm-slave1            Ready     Active                          28.0.2

3. 创建overlay网络

在主节点上创建一个 overlay 网络, 用于跨主机容器通信

1	docker network create -d overlay my-overlay-network

这将创建一个名为 my-overlay-network 的 overlay 网络

4. 每个节点部署一个Rocky Linux容器

在主节点上运行以下命令，在主节点启动一个 Rocky Linux 容器，并将其连接到 my-overlay-network 网络中

docker service create \
  --name rocky-master \
  --network my-overlay-network \
  rockylinux:9.3 \
  sleep infinity

在主节点上运行以下命令，指定容器运行在从节点上：

docker service create \
  --name rocky-slave \
  --constraint 'node.hostname == swarm-slave1' \
  --network my-overlay-network \
  rockylinux:9.3 \
  sleep infinity

检查服务的状态，确保两个容器均已启动并正常运行：

# docker service ls
ID             NAME           MODE         REPLICAS   IMAGE            PORTS
1cd6vg54735o   rocky-master   replicated   1/1        rockylinux:9.3
uh605ejlvsui   rocky-slave    replicated   1/1        rockylinux:9.3

# docker service ps rocky-master
ID             NAME             IMAGE            NODE            DESIRED STATE   CURRENT STATE         ERROR     PORTS
g45cjkctal9c   rocky-master.1   rockylinux:9.3   swarm-master1   Running         Running 3 hours ago

# docker service ps rocky-slave
ID             NAME            IMAGE            NODE           DESIRED STATE   CURRENT STATE         ERROR     PORTS
7kh81mby5ryd   rocky-slave.1   rockylinux:9.3   swarm-slave1   Running         Running 3 hours ago

5. 验证容器通信

进入主节点的容器，ping从节点容器, 我的从节点容器IP为 10.0.1.104

1
2
3

# ping 10.0.1.104
PING 10.0.1.104 (10.0.1.104) 56(84) bytes of data.
64 bytes from 10.0.1.104: icmp_seq=1 ttl=64 time=0.306 ms

如需清理 Docker Swarm 环境, 使用如下命令:

主节点停止集群

1	docker swarm leave --force

从节点离开集群

1	docker swarm leave --force

验证是否退出集群

1	docker info \| grep "Swarm"

如果显示 Swarm: inactive，说明该节点已成功退出 Swarm。

删除服务

1	docker service rm rocky_service

删除Overlay网络

1	docker network rm my_overlay_network

探究 Overlay 网络原理

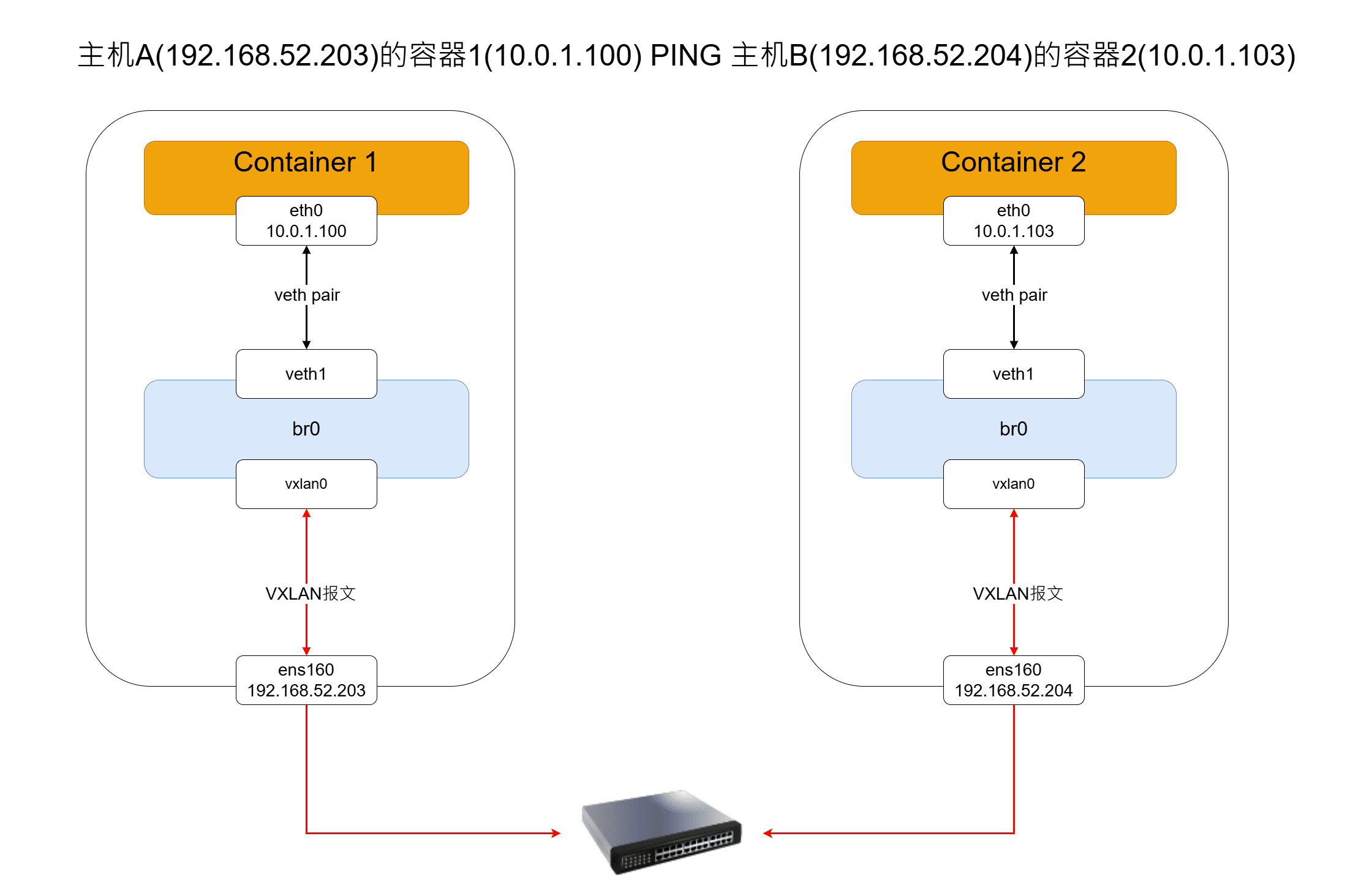

Docker Overlay 网络的工作流程图如下:

数据包发送流程说明:

容器1发出ICMP请求报文, 目标地址10.0.1.103, 根据容器1的路由表, 该报文发送到容器1的eth0
容器1的eth0是一个veth pair的一端, 另一端位于一个独立的network namespace中(不是宿主机的network namespace), 报文通过veth pair从容器1传送到这个独立的network namespace中的虚拟网卡(veth1)
在独立命名空间中, veth1连接到虚拟网桥br0, br0根据MAC地址表, 把报文转发到vxlan0设备
vxlan0设备对原始以太网帧进行VXLAN封装, 具体过程是:
- 加一个新的外层以太网头部, IP头部, UDP头部, 并添加VXLAN头部
- 设置源IP为主机A的IP(192.168.52.203), 设置目标IP为主机B的IP(192.168.52.204), UDP目标端口设置为4789
- VXLAN头部中设置VNI(VXLAN Network Identifier), 一个24位字段, 用于标识当前的VXLAN网络
封装后的VXLAN报文通过主机A的物理网卡ens160发送出去
主机B收到VXLAN报文后, 将其传递到独立命名空间中的 vxlan0 设备
vxlan0对报文进行解封装，恢复原始的以太网帧, 解封后的数据包进入虚拟网桥br0, br0根据MAC地址表, 将报文转发到容器2的veth设备
最终, 报文通过veth pair到达容器2的eth0, 容器2处理该ICMP请求并做出响应

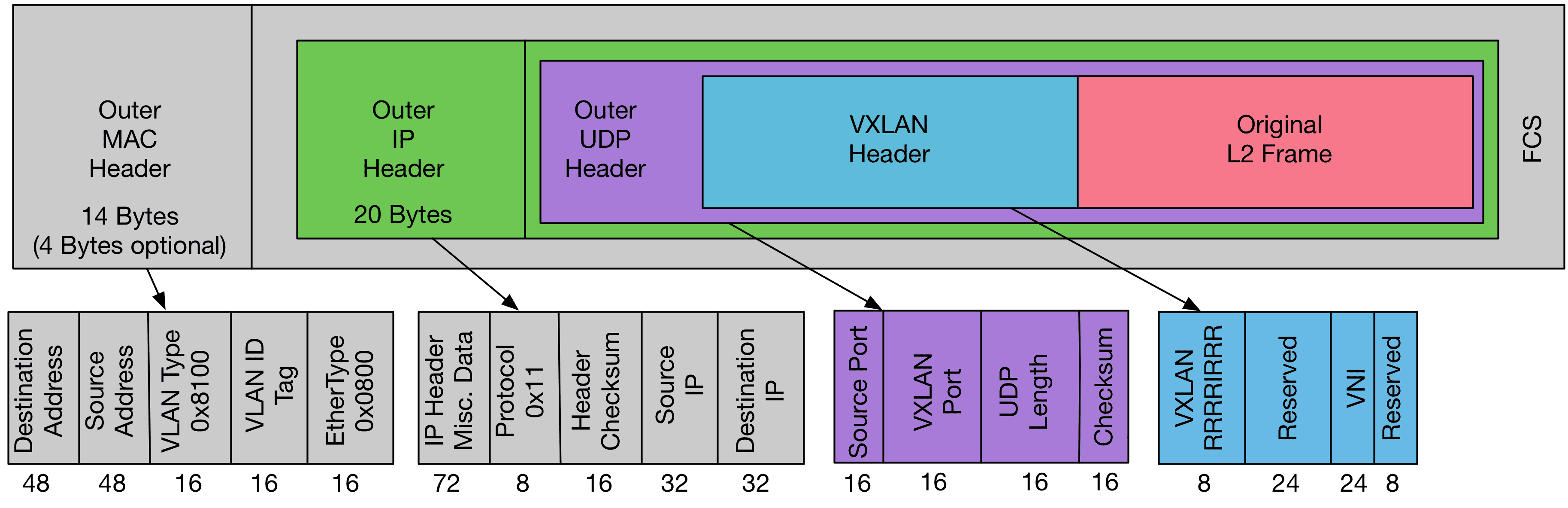

VXLAN报文格式

VXLAN报文格式主要是将原始的以太网帧封装进一个UDP数据包中(“MAC in UDP”)，包括以下部分：

外层以太网头部：包含目标MAC地址、源MAC地址和以太网类型（对于VXLAN通常是0x0800）
外层IP头部：指定外部网络中的源IP地址和目标IP地址，用于跨网络传输
外层UDP头部：标准UDP头部信息，包括源端口、目的端口（通常为4789）
VXLAN头部：包含24位的VNI（VXLAN Network Identifier），用于区分不同的租户或逻辑网络
原始以太网帧：被封装的数据

对VXLAN报文抓包

用tcpdump抓包抓ens160的VXLAN报文

# tcpdump -i ens160 port 4789 -nn -vv
dropped privs to tcpdump
tcpdump: listening on ens160, link-type EN10MB (Ethernet), snapshot length 262144 bytes
15:29:36.888607 IP (tos 0x0, ttl 64, id 43464, offset 0, flags [none], proto UDP (17), length 134)
    192.168.52.203.35153 > 192.168.52.204.4789: [bad udp cksum 0xeb6b -> 0x4bbc!] VXLAN, flags [I] (0x08), vni 4097
IP (tos 0x0, ttl 64, id 57583, offset 0, flags [DF], proto ICMP (1), length 84)
    10.0.1.100 > 10.0.1.103: ICMP echo request, id 20, seq 122, length 64
15:29:36.888820 IP (tos 0x0, ttl 64, id 20056, offset 0, flags [none], proto UDP (17), length 134)
    192.168.52.204.57523 > 192.168.52.203.4789: [udp sum ok] VXLAN, flags [I] (0x08), vni 4097
IP (tos 0x0, ttl 64, id 3391, offset 0, flags [none], proto ICMP (1), length 84)
    10.0.1.103 > 10.0.1.100: ICMP echo reply, id 20, seq 122, length 64

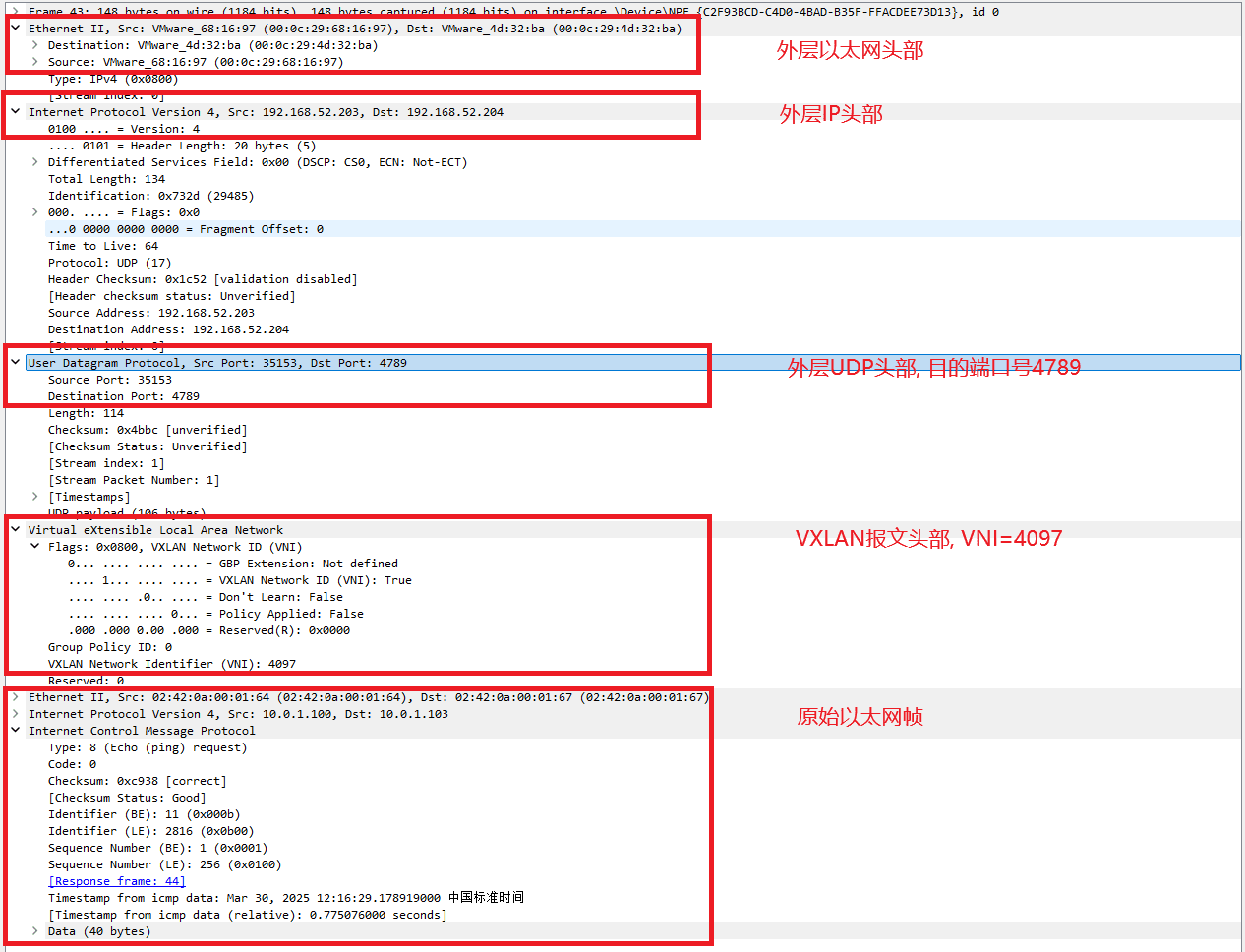

导出pcap文件, 再用wireshark分析 (我用的VMware NAT虚拟机, 直接在Windows物理机上用wireshark抓vmnet8的报文也可以)

分析过程

查看主机A的网卡和路由表

# ip addr
2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:68:16:97 brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    inet 192.168.52.203/24 brd 192.168.52.255 scope global noprefixroute ens160
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fe68:1697/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether ee:70:00:b9:06:99 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
4: docker_gwbridge: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether fe:d7:43:f4:5e:0a brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.1/16 brd 172.18.255.255 scope global docker_gwbridge
       valid_lft forever preferred_lft forever
    inet6 fe80::fcd7:43ff:fef4:5e0a/64 scope link
       valid_lft forever preferred_lft forever
9: veth2c2d786@if8: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker_gwbridge state UP group default
    link/ether f2:1d:db:39:8c:d7 brd ff:ff:ff:ff:ff:ff link-netnsid 1
    inet6 fe80::f01d:dbff:fe39:8cd7/64 scope link
       valid_lft forever preferred_lft forever
392: veth04de33f@if391: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker_gwbridge state UP group default
    link/ether 5a:ac:6c:6b:55:4f brd ff:ff:ff:ff:ff:ff link-netnsid 4
    inet6 fe80::58ac:6cff:fe6b:554f/64 scope link
       valid_lft forever preferred_lft forever

# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.52.2    0.0.0.0         UG    100    0        0 ens160
172.17.0.0      0.0.0.0         255.255.0.0     U     0      0        0 docker0
172.18.0.0      0.0.0.0         255.255.0.0     U     0      0        0 docker_gwbridge
192.168.52.0    0.0.0.0         255.255.255.0   U     100    0        0 ens160

进入容器1, 查看容器1的网卡和路由表

# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
389: eth0@if390: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UP group default
    link/ether 02:42:0a:00:01:64 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 10.0.1.100/24 brd 10.0.1.255 scope global eth0
       valid_lft forever preferred_lft forever
391: eth1@if392: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 5e:70:90:ab:28:6c brd ff:ff:ff:ff:ff:ff link-netnsid 1
    inet 172.18.0.3/16 brd 172.18.255.255 scope global eth1
       valid_lft forever preferred_lft forever

# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.18.0.1      0.0.0.0         UG    0      0        0 eth1
10.0.1.0        0.0.0.0         255.255.255.0   U     0      0        0 eth0
172.18.0.0      0.0.0.0         255.255.0.0     U     0      0        0 eth1

容器中ping 10.0.1.103, 查路由表, 数据包转发到eth0, 接下来查询veth pair另一端

在宿主机/var/run/docker/netns/下找到容器eth0另一端的veth所在的网络命名空间

# nsenter --net=/var/run/docker/netns/1-tic6vjs8d3 ip link show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UP mode DEFAULT group default
    link/ether 06:12:52:c7:42:88 brd ff:ff:ff:ff:ff:ff
386: vxlan0@if386: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue master br0 state UNKNOWN mode DEFAULT group default
    link/ether 06:12:52:c7:42:88 brd ff:ff:ff:ff:ff:ff link-netnsid 0
388: veth0@if387: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue master br0 state UP mode DEFAULT group default
    link/ether 1e:09:a3:80:62:d9 brd ff:ff:ff:ff:ff:ff link-netnsid 1
390: veth1@if389: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue master br0 state UP mode DEFAULT group default
    link/ether 9a:7c:73:4e:a6:32 brd ff:ff:ff:ff:ff:ff link-netnsid 2

使用nsenter进入这个namespace, 查看网卡和路由表

sudo nsenter --net=/var/run/docker/netns/1-tic6vjs8d3 bash
# ifconfig
br0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        inet 10.0.1.1  netmask 255.255.255.0  broadcast 10.0.1.255
        ether 06:12:52:c7:42:88  txqueuelen 0  (Ethernet)
        RX packets 16  bytes 448 (448.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 2  bytes 108 (108.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

veth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        ether 1e:09:a3:80:62:d9  txqueuelen 0  (Ethernet)
        RX packets 64  bytes 5656 (5.5 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 74  bytes 6188 (6.0 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

veth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        ether 9a:7c:73:4e:a6:32  txqueuelen 0  (Ethernet)
        RX packets 273  bytes 25298 (24.7 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 266  bytes 25004 (24.4 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

vxlan0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        ether 06:12:52:c7:42:88  txqueuelen 0  (Ethernet)
        RX packets 194  bytes 16296 (15.9 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 194  bytes 16296 (15.9 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.0.1.0        0.0.0.0         255.255.255.0   U     0      0        0 br0

这里的veth1和容器的eth0是一对veth pair, veth1收到ICMP报文, 查路由表, 把数据包转发给br0网桥
br0网桥根据MAC地址表, 把数据包转发给vxlan0
vxlan0将原始以太网帧封装进一个UDP报文(端口号4789), 把目的IP替换变成主机B的IP, 源IP变成主机A的IP, 将封装后数据包发送到宿主机的物理网卡ens160

1 2	容器network namespace \| vxlan0所在的network namespace \| 宿主机A的network namespace 容器eth0 -> veth1 -> br0 -> vxlan0 -> ens160
